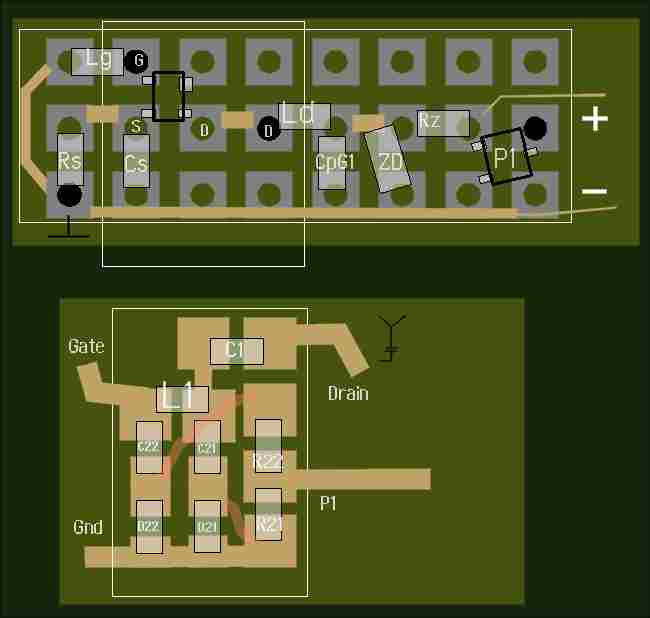

Трептящият кръг трябва да има малки размери, защото честотата е сравнително висока. При разполагане на детайлите върху една плоскост (платка) това ми се видя доста по-трудно, отколкото ако са на два етажа. Не е изключено подобен ефект да бъде постигнат с двуслойна платка. Но двуслойната платка е сравнително тежка и бавна за изработване. За момента ползвам изрезки от универсални платки. Те са две и се монтират една върху друга.
Rs=150om
Cs=220pF
Lg=2.7uH
Ld=6.8uH
C1=510pF
Rz=33om
ZD 2.7v
CpG1=220nF
C21=C22=8pF
R21=R22=47k
P1=100k
L1=5.6nH + 6-7мм свързващи проводници към гейта и дрейна, оценка за тях 5-6nH
Батерия 3в
В сорса волтметъра показва 0.65в, тоест ток 4мА.

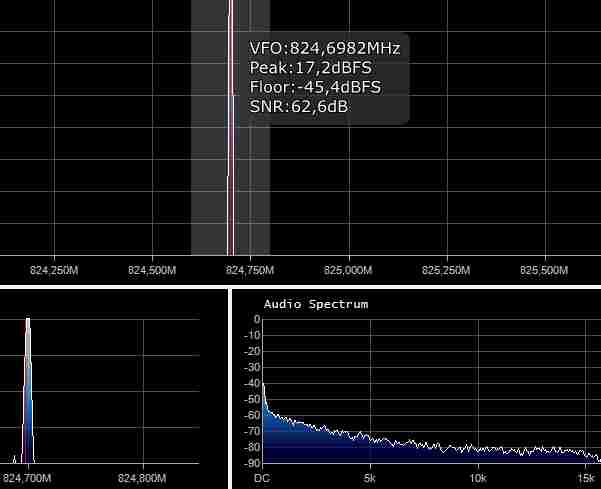

Без антена, SDR-приемника (от 5-6 метра) показа следния сигнал:
Ако ползвам мрежово захранване (3.3в от компютърнен захранващ блок), сигналът е силно деформиран - с модулиран гребен през 30khz.
Потенционетърът P1 променя честотата в лента около 80-100 mhz.
